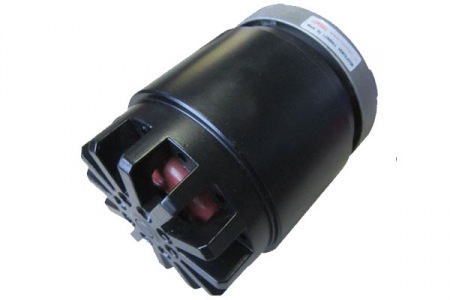

開放式外轉子風機電機
1.產品簡介
該系列電機為開放式外轉子風機電機。是額定電壓為220V和120V的4級或6級單相電容運轉電機。定子鐵芯的厚度有35mm，47mm和60mm三種可供選擇，最高轉速可達到1600rpm。防護等級為IP00，產品主要應用于貫流風機(橫流風機)上。
2.技術參數
| 型號Model | 額定電壓Voltage V | 頻率 Frequency Hz | 額定電流CurrentA | 輸入功率Input Power W | 轉速Speed RPM | 電容Capacitor μF | 凈重Netweight Kg | 曲線 Curve |
| YWF4E-102-35 | 220 | 50 | 0.5 | 110 | 1350 | 4 | 2.5 | 1 |
| 120 | 60 | 1.65 | 190 | 1600 | 16 | 2.5 | a | |
| YWF6E-102-35 | 220 | 50 | 0.45 | 100 | 900 | 2.5 | 2.5 | 2 |
| 120 | 60 | 0.7 | 80 | 1080 | 8 | 2.5 | b | |
| YWF4E-102-47 | 220 | 50 | 0.7 | 150 | 1350 | 5 | 3.5 | 3 |
| 120 | 60 | 2.35 | 270 | 1600 | 22 | 3.5 | c | |
| YWF6E-102-47 | 220 | 50 | 0.55 | 120 | 850 | 3 | 3.5 | 4 |
| 120 | 60 | 1.15 | 135 | 960 | 12 | 3.5 | d | |
| YWF4E-102-60 | 220 | 50 | 1 | 215 | 1350 | 6 | 4.5 | 5 |
| 120 | 60 | 2.55 | 300 | 1600 | 32 | 4.5 | e | |
| YWF4E-102-60 | 220 | 50 | 0.65 | 145 | 880 | 4 | 4.5 | 6 |
| 120 | 60 | 1.5 | 180 | 1050 | 20 | 4.5 | f |

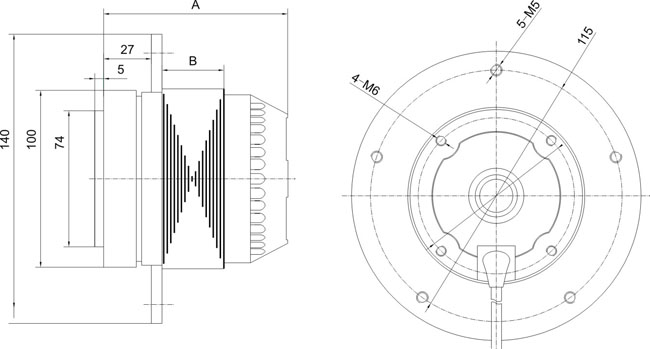

3.結構圖紙
4.扭矩圖

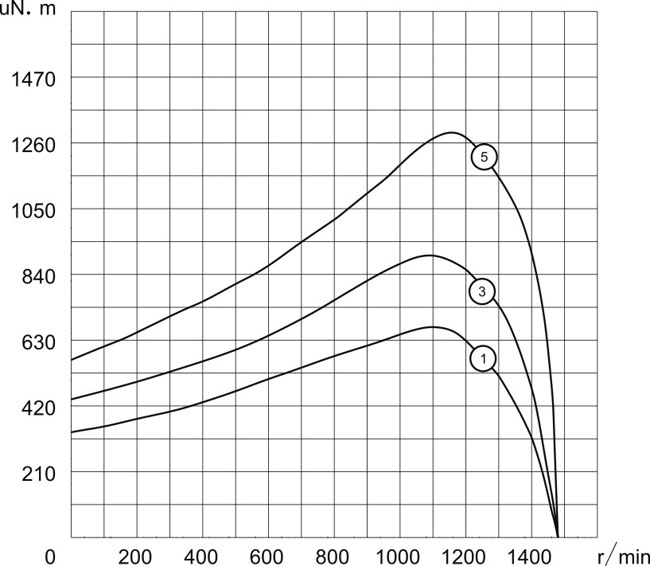

A. 4P，220V/50Hz扭矩圖

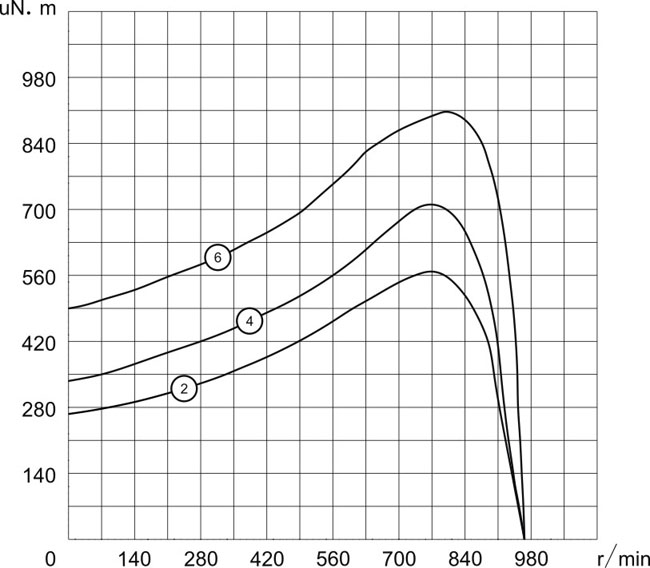

B. 6P,220V/50Hz扭矩圖

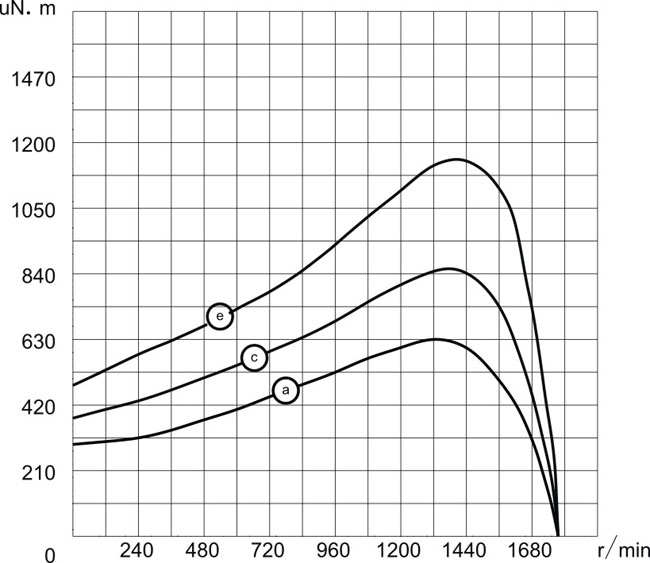

C. 4P,120V/60Hz扭矩圖

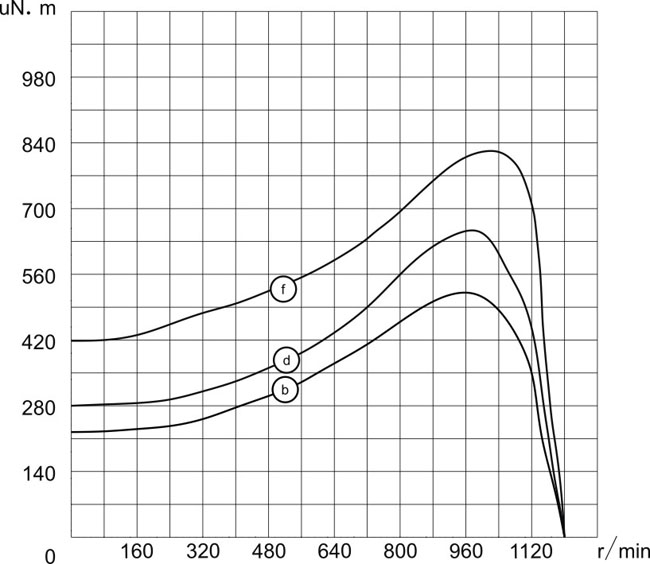

D. 6P-120V/60Hz扭矩圖
