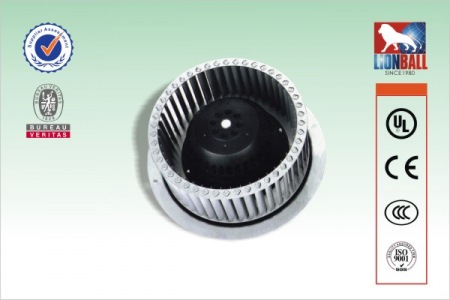

单进风前倾式离心风机YWFF225
单进风前倾式离心风机YWFF225说明：
1. 性能参数：风轮直径为225mm，由4极230V的单相电容运转和230/400V的三相异步运转电机组成，频率50Hz，输入功率为270W，转速1400rpm，可提供1550m3/h的风量要求。
2. 材料：高效外转子交流电机、镀锌钢板材质多翼前倾式离心叶轮、免维护深沟球滚珠轴承、静电粉末喷塑转子
3. 技术特性：IP54或IP44防护等级，B级或F级绝缘等级，S1连续运作模式，可生产双电压电机，内置过载热保护，美国UL和欧洲CE产品认证
4. 产品特点：具有使用寿命长、免维护、高效率、低功耗，高经济性，设计紧凑，节省空间，美观，低压启动等特点。
5. 产品应用：适用于中央空调、新风系统、空气净化过滤设备、管道通风设备等，作为通风换气的理想产品。
离心风机的分类、产品应用、风机结构、设计选用说明、风机型号说明、产品认证详见：YWF系列外转子离心风机概述。
单进风前倾式离心风机
单进风前倾式离心风机根据风机外形可分为蜗壳前倾式离心风机和常规前倾式离心风机两种。蜗壳前倾式离心风机共有120mm，133mm，140mm，150mm，160mm，180mm六种风机。常规前倾式有200mm，225mm，250mm，280mm，315mm，355mm，400mm，450mm八种风机。
前一种风机主要有用镀锌钢板或不锈钢板制成的蜗壳壳体、过载热保护外转子电机、高效离心叶轮三部分组成。后一种由多翼前倾式离心叶轮和带有过载热保护外转子的电机组成。前一种电机主要与各种通风柜、风机箱、抽油烟机、工业制冷系统、除尘机组等配套使用。后一种用于中央空调、新风系统、空气净化过滤设备、管道通风设备等。
1. 产品性能参数：
|
型号 |
额定电压 |
频率 |
额定电流 |
输入 |
转速 |
电容 |
允许最高环境温度 |
曲线 |
|
YWFF4E225 |
230 |
50 |
2.3 |
0.5 |
1315 |
8 |
50 |
① |
|
YWFF4D225 |
Δ230/Y400 |
50 |
1.42/0.81 |
0.49 |
1305 |
/ |
60 |
② |
| YWFF6E225 | 230 | 50 | 1.3 | 0.26 | 930 | 6 | 70 | ④ |
|
YWFF6D225 |
Δ230/Y400 |
50 |
1.4/0.8 |
0.31 |
930 |
/ |
70 |
③ |

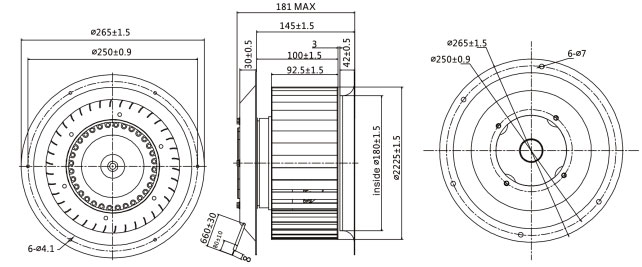

2. 技术图纸：

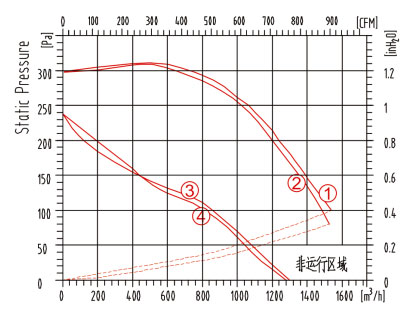

3. 风量和静压曲线图：
