后傾式離心風機YWFB560

后傾式離心風機YWFB560說明：

1. 性能參數：由4極和6極額定電壓為400V，頻率50Hz的三相異步電機組成，可通過接線法Y/△轉換來實現雙速，抽頭調速可以實現多種轉速。額定電流為2.24/1.29A和1.19A/0.70A，最大風量在為9000m3/h到10300m3/h之間。
2. 材料：高效外轉子交流電機、后傾式圓弧形鋁合金葉輪、免維護深溝球滾珠軸承、靜電粉末噴塑轉子
3. 技術特性：6塊葉片風輪，IP54或IP44防護等級，B級或F級絕緣等級，S1連續運作模式，可任意安裝，內置過載熱保護，美國UL和歐洲CE產品認證
4. 產品特點：具有使用壽命長、免維護、風量大、調速方式多樣、品質卓越、運行平穩可靠等特點。
5. 產品應用：適用于對噪音要求嚴的環境及空調系統，如與工業制冷系統、新風系統、廚衛風機、消防風機、通信設備散熱器、小型冷凝機組、空氣凈化器、空氣過濾器、屋頂風機、工業設備散熱、冷風機組、模塊機組、空調天花機等設備配套使用。



離心風機的分類、產品應用、風機結構、設計選用說明、風機型號說明、產品認證詳見：YWF系列外轉子離心風機概述。

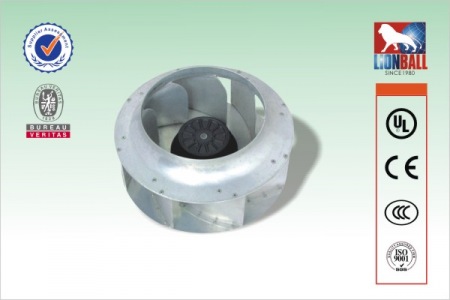

后傾式離心風機

后傾式離心風機由過載熱保護外轉子電機、高效后傾式圓弧形離心葉輪兩部分組成。葉輪全部采用模具化生產，經精密動平衡機器高速校驗，具有體積小，效率高，風量大，振動小，噪音低，性能優越，安裝調試方便等優點，是空調、凈化、冷凍行業較理想的配套產品。廣泛適用于賓館、飯店、學校、工廠等場所和民用、工業建筑的通風換氣，適用于對噪音要求嚴的環境及空調系統，如與工業制冷系統、廚衛風機、消防風機、通信設備散熱器、小型冷凝機組、空氣凈化器、空氣過濾器、屋頂風機、管道風機、冷風機組、模塊機組、空調天花機等設備配套使用。

1. 產品性能參數

型號 MODEL	額定電壓 VOLTAGE （V）	頻率 FREQU- ENCY （Hz）	額定電流 CURRENT （A）	輸入功率 INPUT POWER （W）	轉速 SPEED (RPM)	最大 風量 MAX AIR FLOW （m3/h）	噪音 NOISE (dBA)	曲線 CURVE
YWFB4D560	400Y	50	2.95	1800	1380	10250	85	①
YWFB6D560	400Y	50	1.4	620	920	7300	72	②

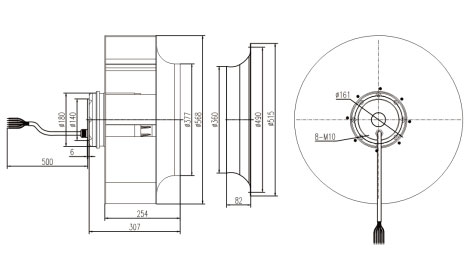

2.技術圖紙

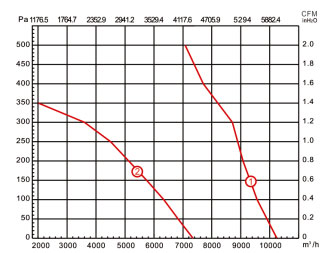

3. 風量和靜壓曲線圖
